耐腐蝕性增強(qiáng)和光澤度提高

耐腐蝕性試驗(yàn)結(jié)果如表6所示。值得注意的是，劃痕處起泡等級(jí)分為2～8級(jí)，數(shù)字越大表示起泡的尺寸越大。如表6所示，顯而易見，隨著助劑含量的增加，涂層起泡密集度、銹跡類型、表面覆蓋率、劃痕處脫落程度都有所改善。試驗(yàn)樣板照片如圖6所示。采用20°標(biāo)準(zhǔn)光澤度測(cè)量法，測(cè)量冷軋鋼板上涂層的光澤度。很顯然，助劑的加入，大大提高了涂層的光澤度(見表7)。盡管沒有進(jìn)行平整度測(cè)定，但據(jù)目測(cè)，混合助劑大大提高了表面的平整度，也明顯提高了鮮映性(DOI)。

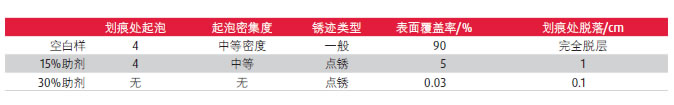

表6 根據(jù)ASTMB117，用醋酸丁酯作溶劑的1056腐蝕性檢測(cè)結(jié)果

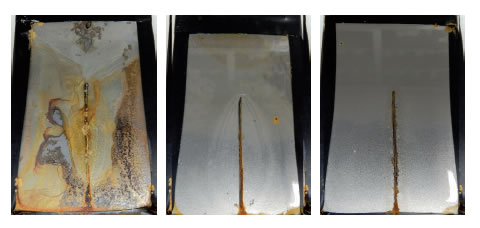

圖6 鹽霧檢測(cè)結(jié)果

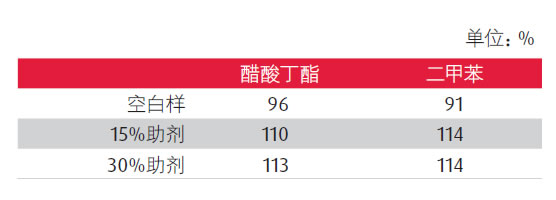

表7 使用兩種不同溶劑時(shí)的光澤度(20°光澤)

配方中助劑可提供良好的柔韌性

試驗(yàn)結(jié)果超過了預(yù)期，最終得到了一種能延長活化期、縮短固化時(shí)間的助劑。該助劑可大大提高涂膜的柔韌性、抗沖擊性、耐腐蝕性和附著力。另外，光澤度和鮮映性(DOI)也明顯提高。該助劑既可添加到A組分，也可添加到B組分，以便調(diào)整A、B組分的容積大小，使兩者達(dá)到最佳混合比例。該助劑配制簡(jiǎn)單易行，還可以提高諸如二甲苯或甲乙酮等“弱”溶劑的性能。

結(jié)果一覽

»» 期望雙組分環(huán)氧涂料能滿足許多應(yīng)用領(lǐng)域中高性能的要求。降低VOC含量也為大勢(shì)所趨，但難度較大，因低分子量、低黏度樹脂往往使得涂膜變脆。
»» 過去開發(fā)的助劑往往在提高某一種性能的同時(shí)會(huì)降低其他性能。因此，開發(fā)了一種新型助劑，試圖同時(shí)提高幾種關(guān)鍵性能。
»» 試驗(yàn)結(jié)果顯示，加入新型助劑后，柔韌性、附著力和耐腐蝕性都得到了改善。在某些情況下，該助劑延長了活化期，還能稍稍縮短固化時(shí)間。

致 謝

本文是在美國南加利福尼亞州格林維爾市埃薩克斯化學(xué)公司(Ethox Chemicals)合作支持下完成的。
